Чаще всего провайдеры проводят интернет «под ключ». Остается только пользоваться связью и не забывать про ежемесячные платежи. Но когда сеть уже в доме появляется необходимость связать устройства по проводу. Это может быть компьютер и роутер, или приставка и роутер, а иногда два ПК. Для этого требуется провод Ethernet с коннекторами на конце. Можно купить патч-корд, где уже все предусмотрено. Но они продаются определенной длины, и придется куда-то прятать метры шнура, если расстояние окажется гораздо меньше. Поэтому оптимальный вариант — самим организовать проводную связь. Это не потребует особых навыков. Главное — не бояться и следовать инструкции. Ее мы сегодня и предлагаем изучить.
Распиновка интернет кабеля: цвета и схемы подключения
Витая пара состоит из 4 или 8 проводников. В зависимости от свойств она бывает разных категорий от самой древней, через которую сигнал может передаваться со скоростью 4 Мбит/с до самых последних разработок 7а, где легко получить связь с цифрами до 40 Гбит/с
Но для домашней сети достаточно уровня 5е. У него частота в 100 МГц и способность пропускать сигнал до 1 Гбит/с, а еще он устойчив к помехам, поэтому большинство останавливается именно на нем.
Для обжима используются две раскладки. Какую применить зависит от того, что именно вы хотите соединить.

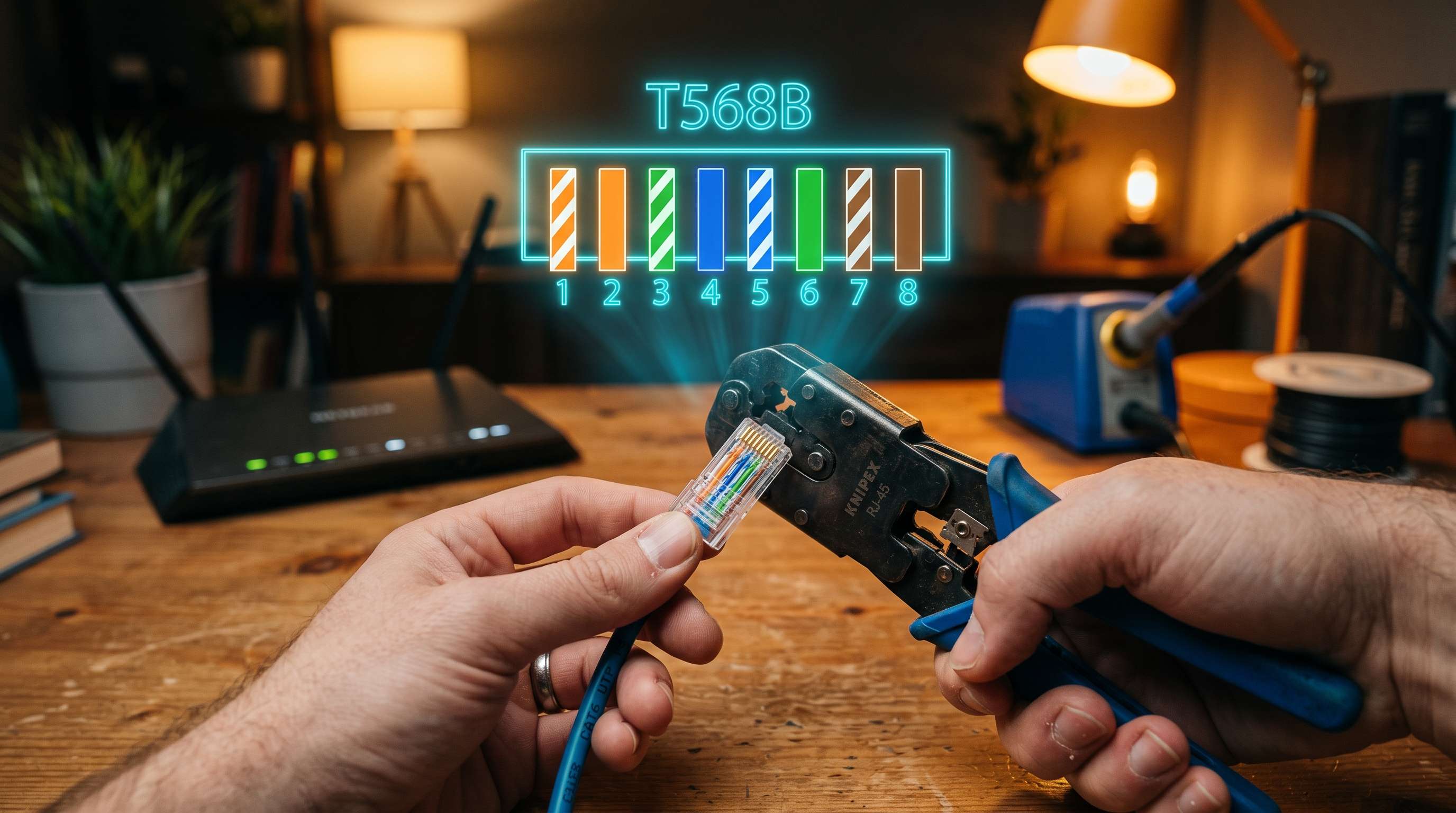

Прямая схема (T568B) для подключения компьютера к роутеру
Для объединения ПК и маршрутизатора используют распиновку T568B — это международный стандарт, которым пользуются в 95% случаев. Расположение жил будет таким: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
Перекрестная схема (Crossover) для прямого соединения двух ПК
Иногда пользователю необходимо связать два компьютера напрямую. Для старого оборудования раньше применяли перекрестную систему распиновки (Crossover). В этом случае обжимка с одной стороны происходит по T568B, а с другой — по T568A (1, 2, 3, 6 меняются местами).
Впрочем, для современной техники Crossover больше не требуется: сетевые карты и роутеры автоматически распознают тип подключения (Auto-MDIX), поэтому для связки двух ПК подойдет и обычный прямой T568B.
Сегодня мы подробно расскажем именно о прямом варианте раскладки — как о самом современном и универсальном.
Как обжать витую пару: пошаговый процесс работы
Прежде, чем приступить к работе, требуется подготовиться и заранее приобрести инструмент (или одолжить). Потому что обжимка не делается голыми руками.
Инструменты и материалы: кримпер, стриппер, тестер и коннекторы RJ-45
Первым делом заказываем витую пару. Длина должна быть чуть больше, чем расстояние между техникой, которую требуется законнектить. Выбирайте категорию 5e. Если взять ниже, то она не сможет поддерживать высокие параметры, предусмотренные по тарифу. Также важно приобрести медное изделие, а не алюминиевое, которое гораздо хуже по характеристикам и срокам эксплуатации (но дешевле).
Коннекторы следует заказывать той же категории, что и провод. То есть Cat 5e. Если вы берете 6а, то и штекер должен быть с такой маркировкой. Заказывайте не два, а больше. Потому что даже у опытных монтажников случаются осечки и приходится пробовать несколько раз. Поэтому минимальное количество — 6 штук. При покупке вы, скорее всего, увидите в названии сочетание RJ-45. Так обозначается стандартный штекер с зажимом (рассчитан на 8 позиций и имеет 8 клемм).
Обязательный инструмент — это кримпер. Специальные клещи, которые непосредственно и делают обжимку. Ассортимент кримперов очень большой: от самых простых до навороченных. Если не заниматься прокладыванием сетей на постоянной основе, лучше купить недорогой.
Нож для зачистки — стриппер. Пригодится, чтобы оголить концы проводников. Хотя в некоторых кримперах предусмотрена такая функция.
Отвертка. Если процесс идет идеально, она может и не понадобиться. Но в большинстве случаев без нее просто не обойтись.
Тестер пригодится, когда нужно будет проверить связь между приборами. Он показывает, есть ли правильное соединение, обрыв или короткое замыкание. Хотя многие обходятся без него, а просто тестируют свой монтаж с помощью обычных сервисов для проверки скорости.
Порядок обжима интернет кабеля с помощью специальных клещей
Сначала проверяем нужная ли длина выбрана. Затем зачищаем кончик на полторы длины штекера. На этом этапе важно не повредить сами проводки. Их нужно раскрутить, но только на том участке, на котором они открыты. Внутри оплетки следует оставить все как есть, иначе рискуете снизить помехоустойчивость.
Затем отмерить свободную часть так, чтобы кончики доходили до контактов гнезда, а потом обрезать, причем ровно.
После этого раскладываем их в соответствии с применяемой раскладкой и вставляем в ячейки штекера (он должен быть контактами вверх) до упора. Проследите, чтобы все пары оказались в крайних точках и полностью накрылись ножами контактов.
Аккуратно вставляем конструкцию в каретку клещей. Следим, чтобы это было сделано правильно. Спешка тут ни к чему. Убедившись, что все в порядке, нажимаем на ручки кримпера. В этот момент раздается щелчок. После этого вынимаем готовый патч-корд и визуально проверяем качество. Ножи должны быть в проводах, а конструкция — крепко зафиксирована.
Как обжать интернет кабель на 4 и 8 жил: в чём разница
Его выпускают в двух вариантах: восьмижильный и четырехжильный. Последний стоит заметно дешевле, но есть особенности в характеристиках
Особенности обжима 4-жильного кабеля для скоростей до 100 Мбит/с
Внутри такой оплетки будут четыре проводка: бело-оранжевый, оранжевый, бело-зеленый и зеленый.Они вставляются в строго определенные пины разъема RJ: 1,2,3,6. Остальные пазы остаются пустыми.. Соединение будет, только ограниченное 100 Мбит/с. Поэтому в современных реалиях нет смысла экономить, потому что через пару лет соединение в 1 Гбит/с для большинства домов и квартир станет нормой.
Обжим 8-жильного кабеля Cat 5e и Cat 6 для гигабитной сети
Витая пара с 8 проводниками обжимается по указанной выше раскладкой. Но есть особенности. Категория Cat 5e полностью адаптирована для скоростей до 1 Гбит/с на расстоянии до 100 метров. Этого обычно достаточно для домашней сети.
Но если провайдер обеспечивает цифры выше (до 10 Гбит/с), то понадобится Cat 6. При работе с ним есть нюансы. Медь у него толще, поэтому коннекторы для него оснащены пластиковой вставкой. Именно в нее вставляется провод, а потом уже в корпус. Подобные технологии применяется в больших городах на новых трассах.
Альтернативный метод: как обойтись без кримпера и использовать обычную плоскую отвертку
Бывают ситуации, когда под рукой нет специального инструмента или он сработал плохо. Тогда палочкой-выручалочкой станет плоская отвертка.
В случае, если одна линия не достала до контакта, кончик отвертки помещаем в прорезь и дожимаем контакт. Но делаем это аккуратно, чтобы ничего не сломать. Это можно провернуть со всеми жилами, когда нет клещей. Правда, в этом случае процесс займет гораздо больше времени.
Если не сработала защелка для оболочки, давим на нее отверткой до щелчка. Главное — не перестараться.
Проверка готового подключения и типичные ошибки при монтаже
Прежде чем задействовать получившийся патч-корд в работу, следует его проверить.
Тестирование кабеля LAN-тестером или проверка линка на сетевой карте
Если есть тестер, то с помощью него смотрим на показатели соединения. При его отсутствии просто соединяем роутер с компьютером и проверяем показатели с помощью специального сервиса. Их на просторах всемирной паутины множество. Если параметры ниже, чем обычно, значит, где-то есть ошибка.
Что делать, если интернет не работает или падает скорость после обжима
Не стоит расстраиваться, если с первого раза не получилось. Для начала следует узнать, в чем же была причина.
Повредили изоляцию, когда убирали внешнюю обмотку. В этом случае нужно срежьте поврежденную часть и наните все заново.
Слишком мало отрезали внешней оболочки и она мешает довести проводники до контца — нужно просто убрать лишнее.
Раскрутили проводки, которые находятся внутри оболочки и обеспечивают защиту от внешних помех — следует отрезать до момента, где они остались в изначальном состоянии.
Неправильно распределили распиновку — стоит еще раз свериться с правильной компоновкой и снова вставить их в штекер.
Проводники не дошли до контакта — продвинуть их глубже.
